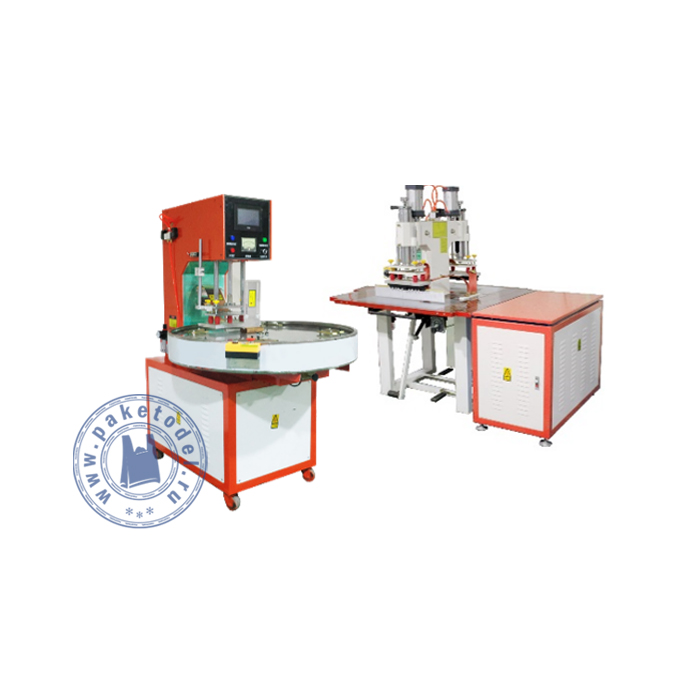

ТВЧ-линия для пайки ПВХ HQ-5 – двухкомпонентный производственный комплекс для высокочастотной сварки, включающий автоматический карусельный станок HQ-K5 с пневматическим приводом и полуавтоматическую двухпостовую машину HQ-2x5, управляемую ножной педалью. Такая комбинация позволяет организовать поэтапный цикл пайки при изготовлении изделий из поливинилхлорида. Например, медицинских принадлежностей, упакованных элементов одежды, надувных изделий и пр.
Принцип работы оборудования для ВЧ-сварки ПВХ HQ-5 заключается в контролируемом воздействии высокочастотного электромагнитного поля, под действием которого молекулы поливинилхлорида активизируются и материал разогревается изнутри, после чего прижимные пластины формируют прочный шов. Такой способ сварки реализован в обоих станках с единственным отличием: полной автоматизацией процесса в карусельной модели и непосредственным участием операторов в случае 2-постовой версии. Назначение первого – герметично запечатывать изделие в блистерную упаковку, второго – производство этого изделия.
Конструкция обеих машин ТВЧ-линии для пайки ПВХ HQ-5 продумана с учетом эргономики: рабочие поверхности располагаются на удобной высоте, силовые элементы защищены кожухами, устройства управления выведены на переднюю панель. Достоинствами оборудования также являются исключительная прочность, герметичность и аккуратность швов, локальное ВЧ-воздействие без деформации прилегающих зон материала.

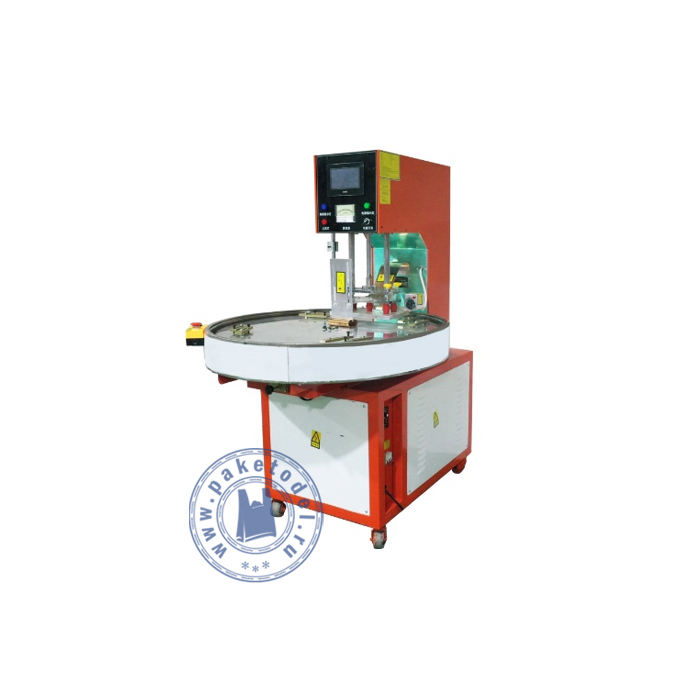

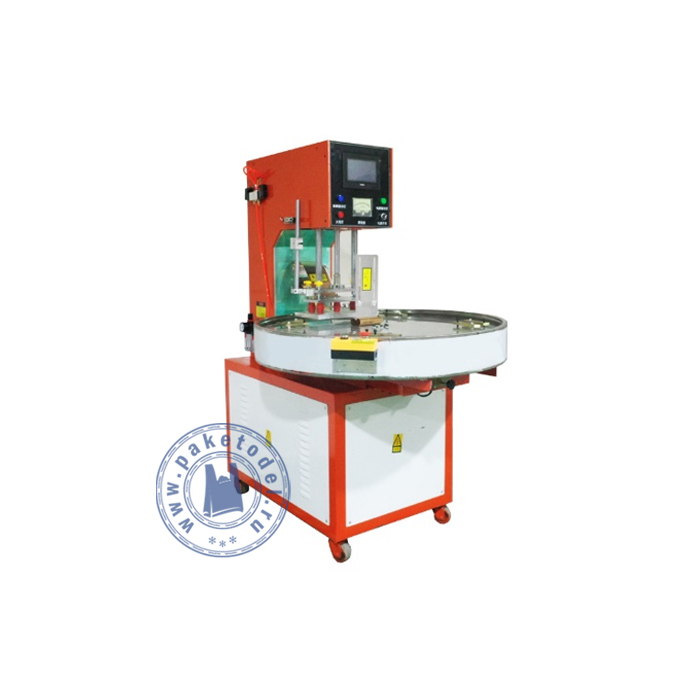

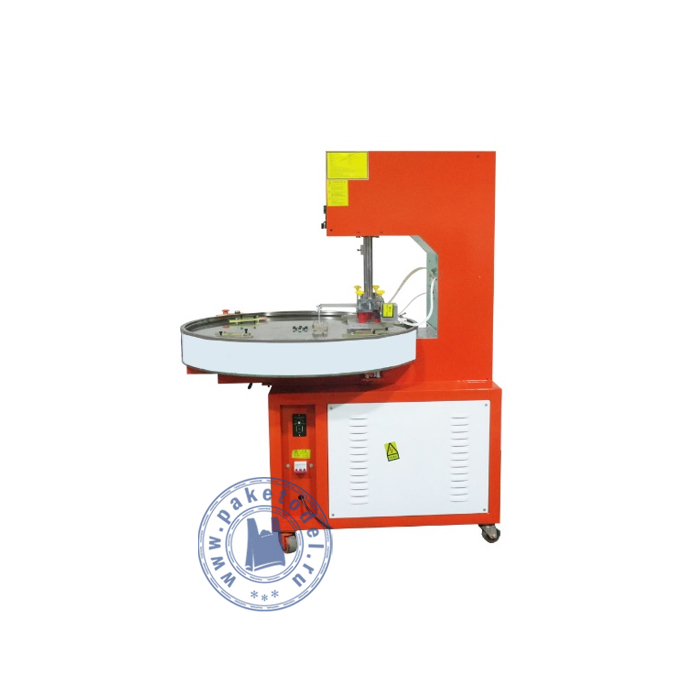

Карусельный станок HQ-K5
| Модель | HQ-K5 |
| Мощность | 5 кВт |
| Максимальный размер верхнего электрода | 200 х 350 мм |
| Время сваривания | 0 – 10 сек (регулируется) |
| Температура | 30 - 300 °С |
| Частота | 27,12 МГц |
| Максимальное давление | 800 кг |
| Тип привода | Пневматический |
| Режим работы | Автоматический |
| Давление воздуха | 0,6 – 0,8 МПа |
| Напряжение | 380 В |
| Габаритные размеры | 1 100 х 1 650 х 1 850 мм |
| Вес | 450 кг |

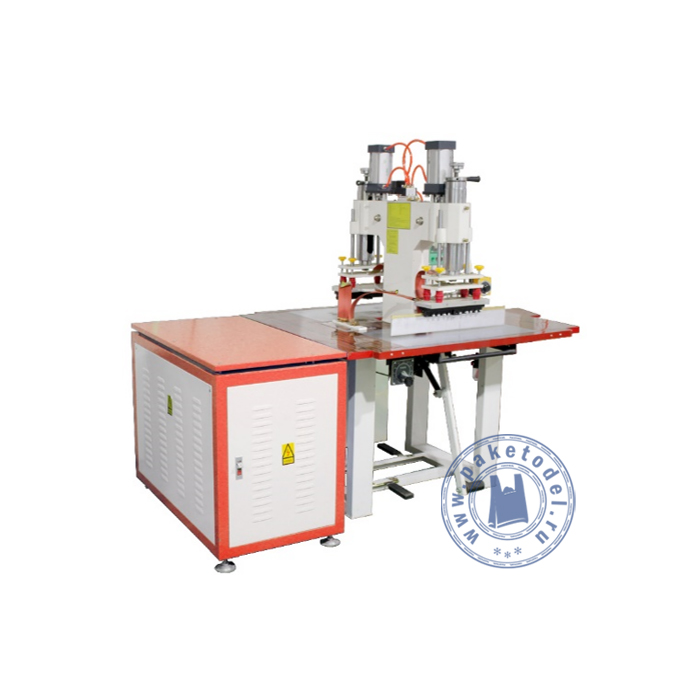

Двухпостовый станок HQ-2x5
| Модель | HQ-2x5 |
| Мощность | 5 кВт |
| Частота | 27,12 МГц |
| Максимальное давление | 600 кг |
| Максимальный размер верхнего электрода | 120 х 300 мм |
| Размер рабочего поля | 300 х 700 мм |
| Время сваривания | 0 – 10 сек (регулируется) |
| Температура | 30 - 300 °С |
| Режим работы | Ножной |
| Напряжение | 380 В |
| Габаритные размеры | 1 600 х 1 200 х 1 650 мм |
| Вес | 350 кг |

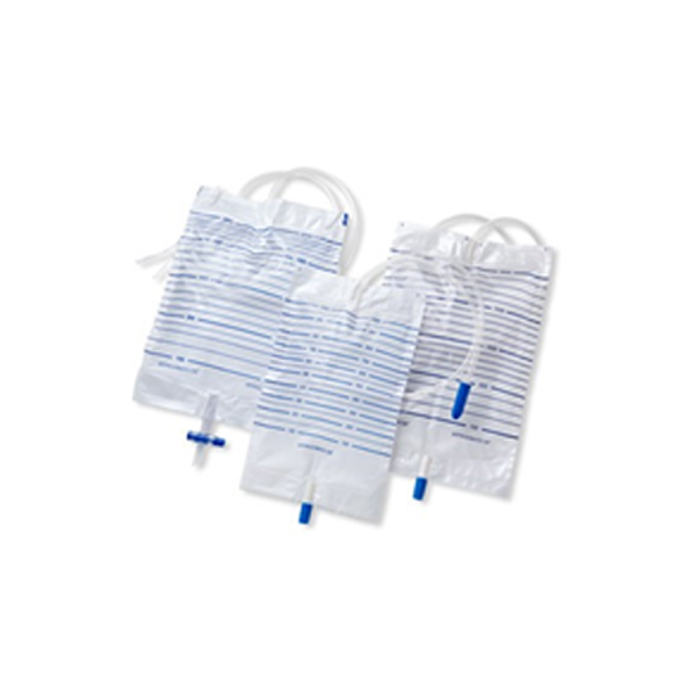

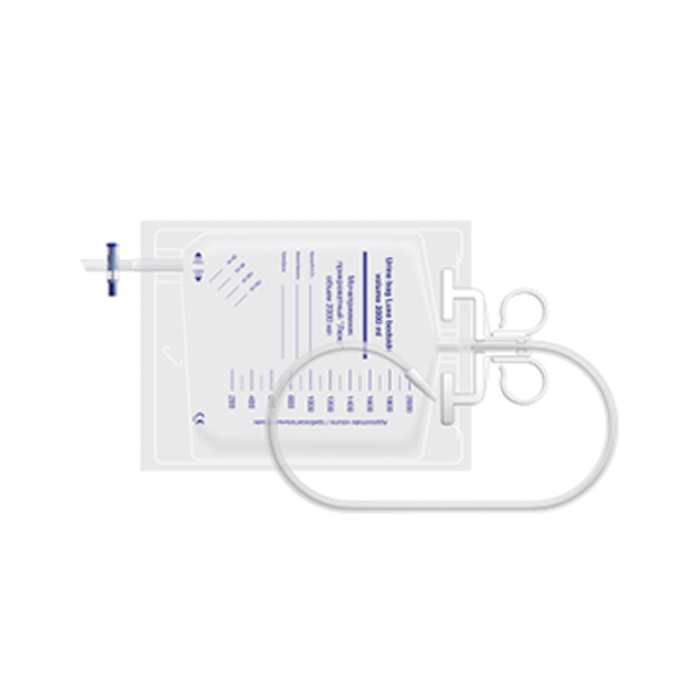

Фото готовой продукции
